仪器设施信息

仪器名称

小动物能量代谢监测系统

仪器型号

PhenoMaster

生产厂家

TSE

设备配置与技术指标

1. PhenoMaster呼吸商监测模块

1.1 PhenoMaster呼吸商监测模块可测量小动物呼吸的氧气浓度、氧气消耗量、二氧化碳浓度、二氧化碳产生量、呼吸交互率、热量，通过间接热量测定法得出能量代谢数据。

1.2 O2测量精度：0.001%；

1.3 O2测量分辨率：0.001%；

1.4 CO2测量精度：0.001%；

1.5 CO2测量分辨率：0.001%；

1.6 PhenoMaster代谢笼系统配置气体探头全自动快速校正模块，由计算机自动控制：可全自动高速校准O2 ，CO2监测探头，校验气体无需持续接入，避免气体监测探头产生漂移；

1.7 PhenoMaster代谢笼系统配置高速气体监测模块：单笼氧气/二氧化碳数据采集为15秒/次，单笼气体监测周期为15秒；

1.8 PhenoMaster代谢笼系统采用电学高速冷凝方法即电学帕尔帖原理，去除监测气体中的水汽，此方式无需干燥剂耗材,可保证长时间连续干燥气体，稳定性好，除去了水汽对CO2传感器的噪音干扰；

1.9 PhenoMaster配置有笼内环境监测模块，每个监测笼配置一套独立的笼内环境监测传感器，具备温度监测、湿度监测、气压监测；

1.10 笼内温度监测探头精度：0.001℃，湿度监测探头精度：0.001%RH，气压监测探头精度：0.001hpa

1.11 PhenoMaster代谢笼系统标准监测时长为10天，可根据用户需求扩展监测时长，没有最长测量时间限制；

1.12 呼吸熵监测模块测试兼容性：小鼠测试；

1.13PhenoMaster代谢笼系统配置同时监测通道数：1-16个；

1.14 生活笼，测试笼可盛放多种类型的垫料，符合长期监测标准，减少实验动物应激性；

1.15 PhenoMaster笼内气体定向循环：使气流沿笼壁流下，单方向循环流动，使代谢笼内保证最少的气体残留；

2. PhenoMaster进食监测模块/饮水监测模块/体重监测模块

2.1 PhenoMaster进食监测，可实时监测食物消耗量、摄食时间、摄食频率、单位时间摄食次数，测量精度0.001g

2.2 PhenoMaster饮水监测，可实时监测饮水消耗量、饮水时间、饮水频率、单位时间饮水次数，测量精度0.001g

2.3 PhenoMaster体重监测，可实时监测体重变化量，测量精度0.001g

2.4饮食饮水监测及体重监测采用高精度电子传感器；质量监测传感器可通过系统根据用户需要设定失损值范围，可将阈值内数据提取或全部提取；

2.5 食物供应方式：顶部喂食；

2.6 喂食器设计：有防碎屑装置，可减少进食过程中碎屑损失和外漏引起的误差；

2.7 系统配置可同时监测通道数：1-16个

3. PhenoMaster自发活动监测模块

3.1 PhenoMaster代谢笼系统活动监测维度：采用红外光学框架构成三维活动监测维度即XYZ轴面监测；

3.2 PhenoMaster代谢笼系统自发活动度监测参数包括：水平活动度监测、应激刺激监测、位置偏爱信息监测、昼夜节律监测、睡眠分析等，用户可通过软件自由选定重点监测区域范围；

3.3 位移分辨率2mm；质心分辨率1mm;

3.4 PhenoMaster代谢笼系统最长活动监测时间为10天

3.5 实验动物测试兼容性：小鼠；

3.6 PhenoMaster代谢笼系统红外光学框架可独立使用也可在监测活动度时加载其他功能模块同时监测，如：呼吸熵监测、耗氧量、二氧化碳产生量和热量，饮水摄食监测等；

3.7系统配置可同时监测通道数：1-16个；

4. PhenoMaster专用软件系统

4.1 PhenoMaster代谢笼系统具备专业的数据记录及分类提取功能，可根据监测通道筛选或提取数据，也可根据数据类型进行筛选提取数据；除常规记录实验结果功能，还可以对原始数据进行有效的分析和作图，也可以将原始数据导出，用于进一步的统计分析；

5. PhenoMaster跑轮监测模块

5.1 PhenoMaster跑轮同过内部红外光束器记录小鼠在跑轮中的自发运动、跑轮转动圈数、速度、时间、频率等。

5.2 PhenoMaster跑轮采用不锈钢材质

5.3 PhenoMaster跑轮模块可装配于代谢笼中，实验动物自发运动时可测量呼吸熵、耗氧量、二氧化碳产生量和热量等

5.4实验动物测试兼容性：小鼠；

5.5系统配置可同时监测通道数：1-16个；

6. PhenoMaster配置组件

6.1 16通道能量代谢监测系统主机控制器：1套

6.2 16通道能量代谢呼吸商测定系统：1套

6.3 空气干燥单元：1个

6.4 气体探头全自动校准单元：1个

6.5 标准小鼠能量代谢笼：16个

6.6 16通道代谢笼-进食/饮水/跑轮/活动度/访问等集成监测系统：1套

6.7 喂食感应器：16个

6.8 饮水感应器：16个

6.9 体重感应器：16个

6.10 专用饮水瓶：16套

6.11 专用食物篮：16套

6.12 专用体重篮：16套

6.13 小鼠跑轮组件：16套

6.14 XY轴红外光学监测框架：16个

6.15 Z轴红外光学监测框架：16个

6.16 能量代谢监测系统专用软件：1套

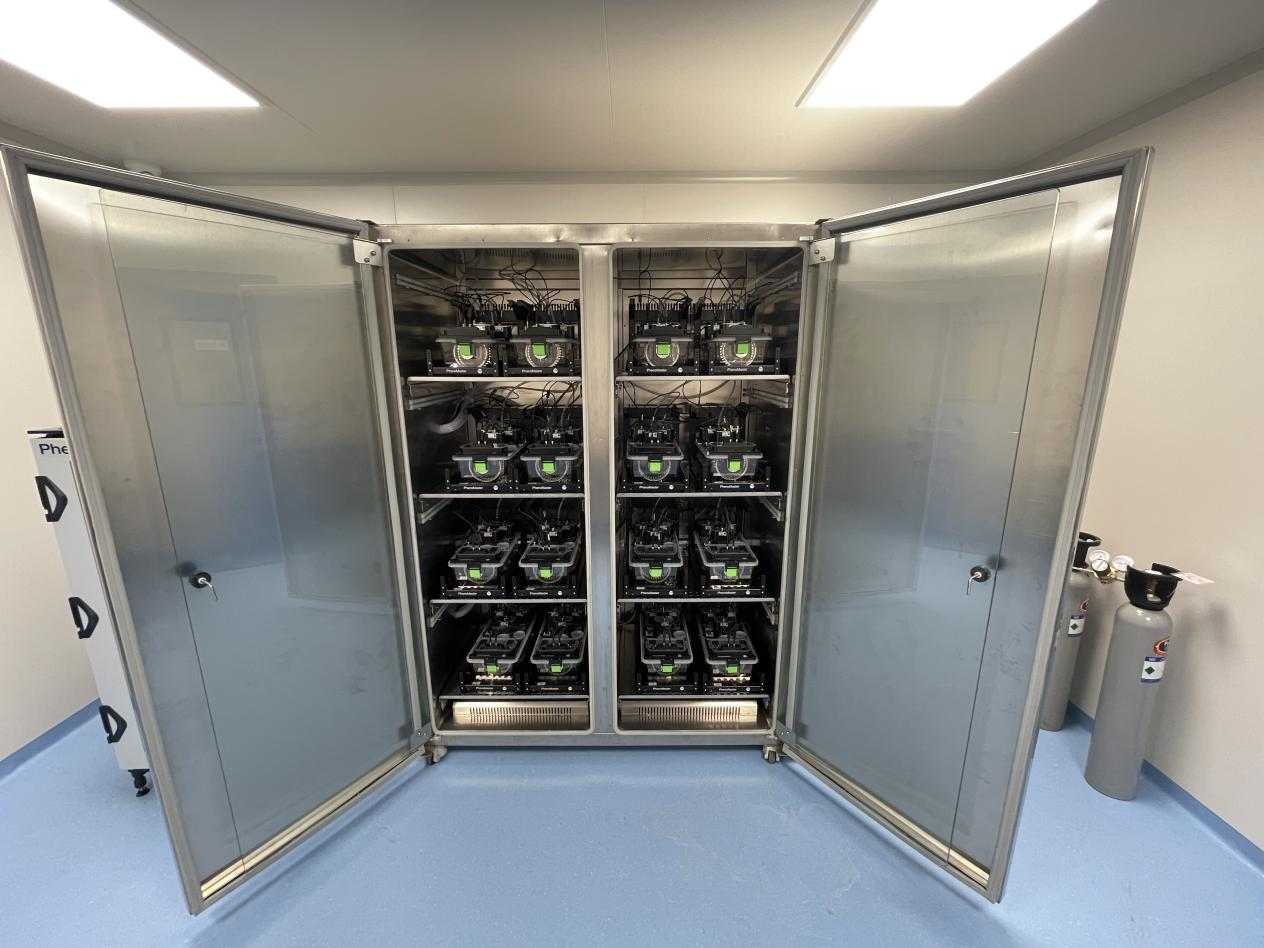

6.17 16通道能量代谢笼专用温控柜：1台

主要功能

呼吸熵监测、饮水监测、摄食监测、体重监测、跑轮监测、自主活动度监测(XYZ)、温控柜模块（TSE国内定制）、小鼠型能量代谢监测生活笼、

服务项目

能量代谢监测

所属技术平台

实验动物中心

放置地点

实验动物中心3-101室

平台负责人

赵方舟

仪器管理员

管理员联系方式

预约使用链接

设备预约联系方式:孙老师 13512502861
